公斤级中试精馏装置

一、概述

一、概述

为了适应公斤级品种中试，小批量生产的需求，

开发部经过精心设计，生产了从5L---50L不同容量的成套精馏装置设备，

全套设备安装在铁制的井字架内，架子可配有升降地脚或者滑轮，

方便移动，是一座的完整的小型生产装置。

20L成套精馏装置实景图

二、精馏部分

精馏系统中，从上至下分别由精馏头、精馏塔、塔釜构成，为了满足不同客户的需求，塔釜分为四口烧瓶和双层玻璃加热釜两种，对应的加热装置有电热套、升降式油浴、循环式油浴等，20L以上的大容量的塔釜配备有专业的搅拌装置和特制的机械密封构件，真空度可以达到100Pa。

精馏塔为电热丝加热保温精馏塔，温度可在0℃---300℃之间设定和显示，由于其对温度加热的特性要求，加热电压可以通过可控硅调控，测温原件采用了化工部化工装置规定使用的PT100铂电阻，各个部件连接口均采用40/70球磨口，方便安装和维护，且真空度更易达到使用要求。

精馏头有5225、5227、5228等多种型号，一般来说，5225和5227用于高沸点的物质的精馏，5228则用于沸点不是很高的普通物料精馏。精馏头由塔顶冷凝器和回流比控制电磁阀共同组成，其结构紧密，冷凝器由夹套冷却和蛇管冷却双冷合璧，电磁阀可以全回流、全出料、亦可设定用户需求的回流比。

三、精馏取样

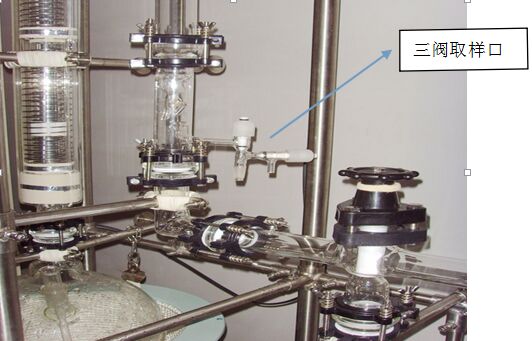

精馏取样为电磁阀或者步进马达系列，出料口采用双阀，当在减压精馏时，可按需随时取样分析，不影响真空度和精馏操作

四、物料接收

接料瓶一般配置三个，其容量请见下表，如有特殊要求，请提前告之；在第三个接料瓶上配置一个冷阱，可以预防轻分子物料进入真空泵，达到保护真空泵的目的。

接料瓶为桶形或者球形结构，下至放料阀，上至进料口和抽真空口，其侧面设有小型放空阀。如果实验的物料在常温下即为固体，可以另加出料和进料全保温存储系统，以满足特定的精馏实验需要。

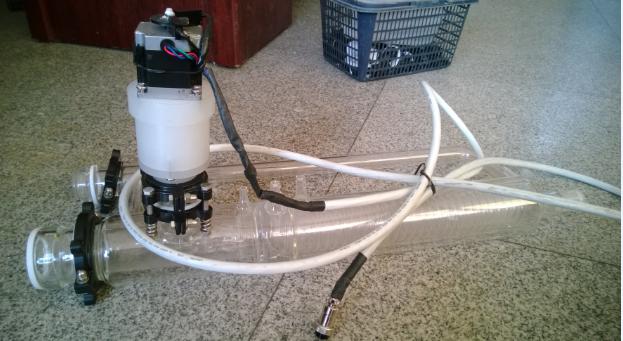

左图为新的步进电机驱动回流比的精馏头，比较电磁阀而言，电机驱动更平稳，无碰撞，可以延缓设备寿命，同时做到出料回流更精确，不浪费物料等优点。
