本装置精馏头、精馏塔、填料、温度测量、真空装置等主要部件 有多种规格型号，可供不同产品精制需要选择、配用，凡玻璃仪器全部采用标准磨口连接，安装更换非常方便；回流比控制器不仅可用于实验室小样试验，而且只要增加部分附件，即可扩展用于中、小规模化工生产装置上做精馏回流控制之用。本公司对于用户产品试验中的特殊要求，还可以另行代为设计制作专用部件。

2.精馏装置主要部件介绍

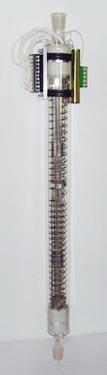

一、电加热精馏塔

电加热精馏塔塔径有14mm、19mm，24mm，29mm，34mm，50mm、70mm、100mm、共8种，塔高700mm，1000mm，1300mm三种。由于采用特制球口联接，故如果需要2000mm塔高时，只要把700mm塔加接到1300mm的塔上即可。

精馏塔由内 中 外三管组成，内芯管内充满填料，内管外和中管外均缠绕扁形电热带，外层为隔热保护层。

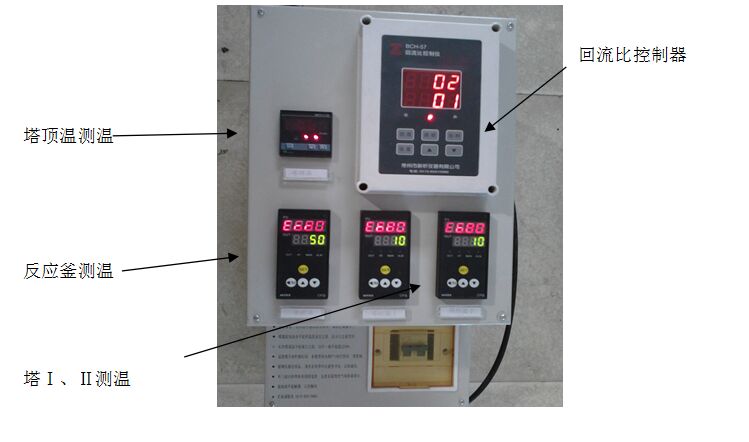

电热保温分上、下二层独立温度设置调节，由BCH精馏控制台供电，温度测量上、下层均采用Pt100铂电阻，引线接至精馏控制台，由数显表显示各点温度精度为0.1℃，电加热精馏塔控制温度范围宽，特别适合高温精馏操作。

在精馏塔保温外套管上口处，分别固定有二排接线断子板，其中一排是接线端子板接２２０Ｖ交流加热电源，另一排为接测温铂电阻用，接线方式见右
